# iMRX系列物联网硬件产品
# 第一章 什么是iMRX
定义
iMRX系列为智雨物联科技有限公司自主设计研发的物联网硬件产品
# 1.1 iMRX适用的领域
设备互联&互通
物联网网关 工业设备联网 协议转换器
数据采集&监控
能源管理 电力数据采集 环保监测 建筑节能
大屏&可视化
智能厂区 智能园区 智能安防 智能家居
边缘计算&分布式
通讯服务器 微型服务器
# 1.2 iMRX系列产品特色
# 1.2.1 动态适配
不管是透传、协议转换、设备联网还是边缘计算， iMRX系列产品都可通过简单配置完成。
也可以说iMRX系列硬件产品为物联网容器，通过配置即可完成现在物联网场景下的绝大多数需求。
注意
iMRX系列硬件产品不再是功能单一且固定的盒子，而是功能强大的物联网计算机，融合了数据采集、数据转发、数据计算、数据存储、数据展示等功能
# 1.2.2 低成本
iMRX全系列产品集成WIFI模块，免布线，减少施工成本；
iMRX全系列产品使用ARM架构，降低能耗使用；
iMRX全系列产品支持云端部署，降低人工管理成本；
# 1.2.3 即插即用
iMRX全系列产品设备配置可由云端管理
# 1.2.4 丰富的工业协议支持
MODBUS协议
西门协议
仪器仪表协议
楼宇自控协议
OPC协议
物联网MQTT协议
# 1.2.5 优秀的兼容性
移动、联通、电信 2G/3G/4G 网络全覆盖
支持RS485串口
边缘计算，二次开发
# 1.2.4 稳定安全
iMRX全系列产品采用全工业布线，充分保证高速信号的完整性
CPU采用先进的髙性能低功耗ARM处理器
网卡采用双级防雷防静电保护，能抵抗2KV雷击 1.
# 1.3 iMRX系列产品应用架构

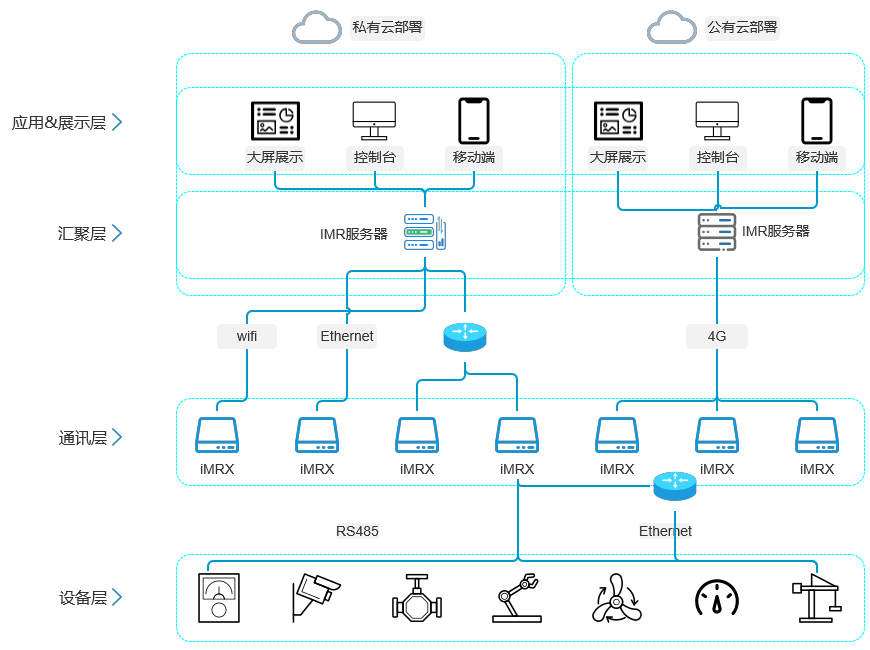

iMRX系列产品可以广泛应用于物联网的各个场景，我们用一个简单的拓扑图来说明：
# 1.4 iMRX支持的工业协议
| 协议 | 详情 |
|---|---|
| MODBUS协议 | MODBUS-TCP & MODBUS-RTU & MODBUS-ASCII & MODBUS-RTU-ONTCP & MODBUS-ASCII-ONTCP |
| 西门子PLC S7协议 | SIEMENS-S7-200 & SIEMENS-S7-300 & SIEMENS-S7-400 & SIEMENS-S7-1200 & SIEMENS-S7-1500 & SIEMENS-S7-SMART |
| AB PLC协议 | AB-ETH |
| 三菱 PLC协议 | MITSUBISHI-TCP |
| OPC | OPC-UA-SERVER & OPC-UA-CLIENT & OPC-DA |
| 物联网 | MQTT |
| 能源 | DLT645-1997 & DLT645-2007 |
| 楼宇 | BACNET |
| 网络 | HTTPS-ERVER & HTTP-CLIENT |
| 轧制 | VOLLMER测厚仪协议 & 清华测厚仪协议 |
| 其它 | 龙腾天平协议 |
# 1.5 iMRX应用实例

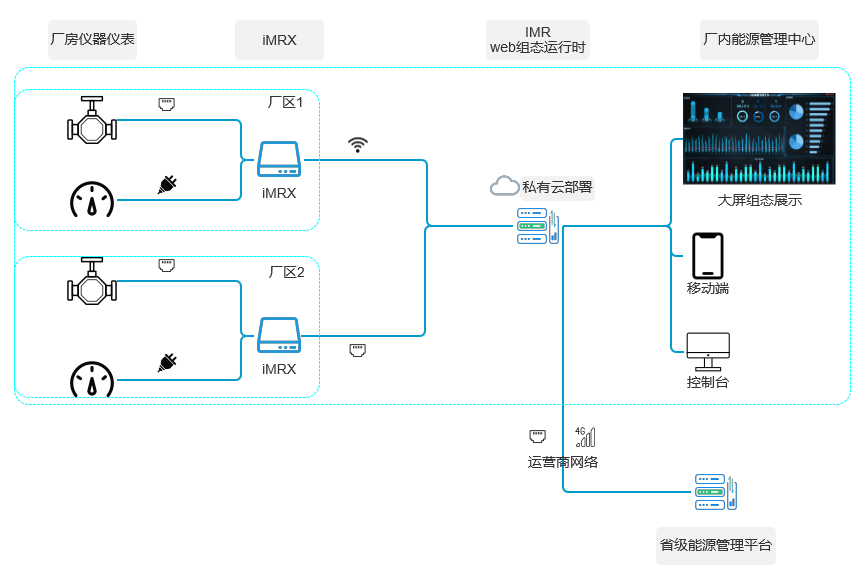

- 某央企能源管理系统

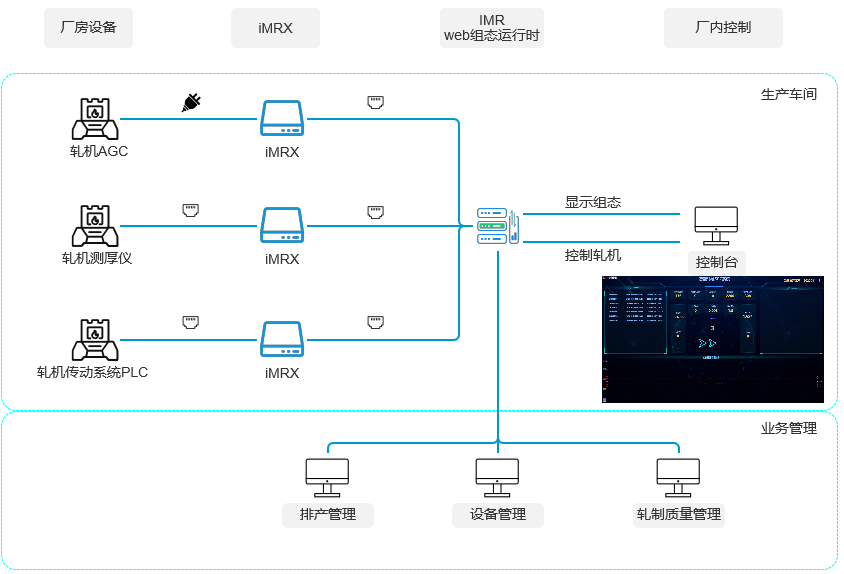

- 某上市离散型制造企业智能轧制系统

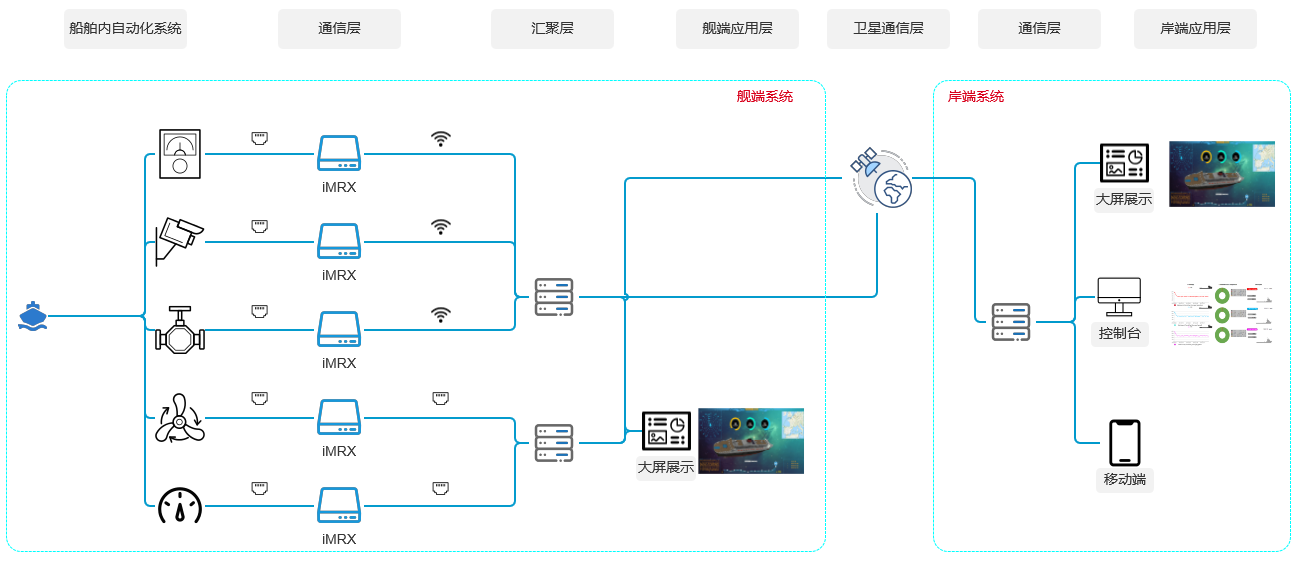

- 某央企智能船舶系统
- 乌干达某工业园智能园区整体搭建
# 第二章 iMRX-BOX介绍

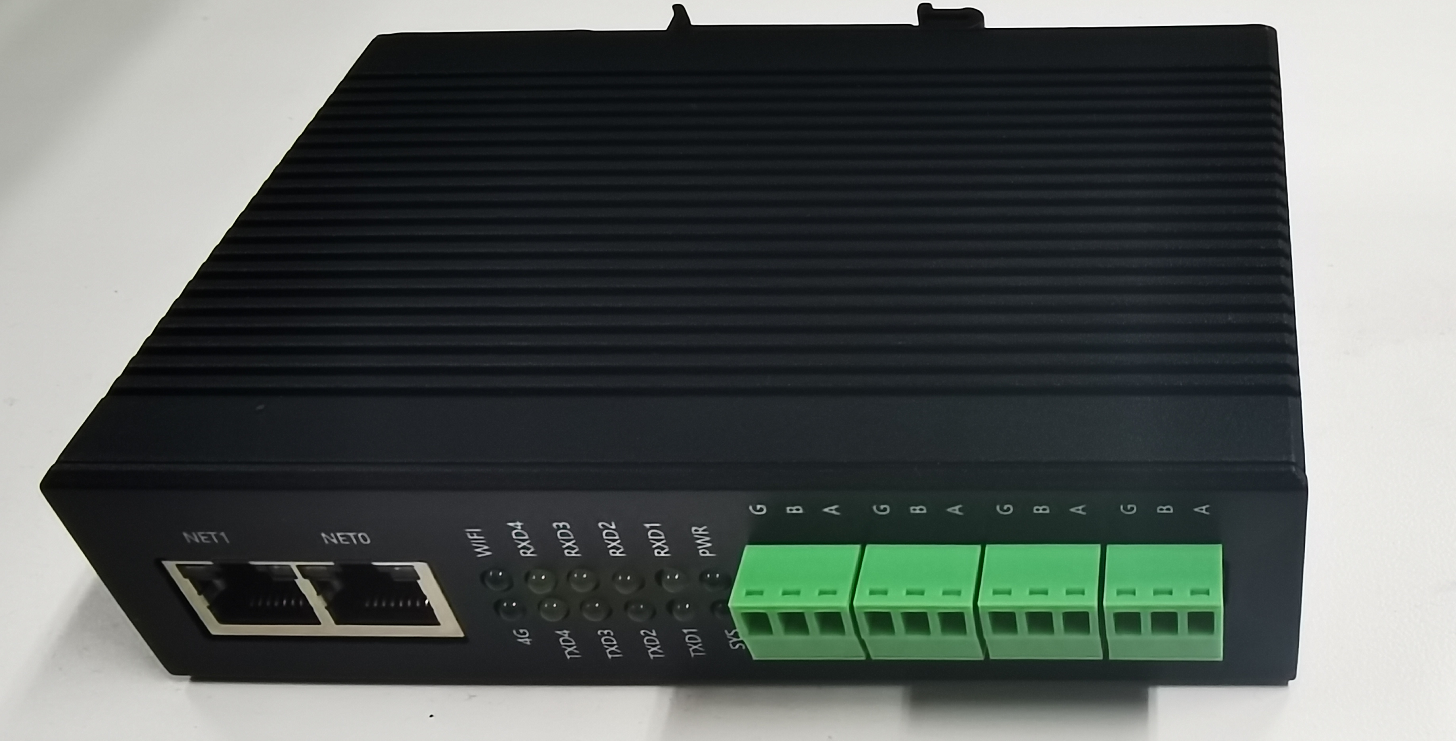

# 2.1 iMRX-BOX工业物联网网关简介
iMRX-BOX内部集成可靠的工业 4G 全网通模块，配合高效稳定的电源供应方案，为4G全网通模块长期挂网运行提供有效保障。同时机器内部也集成完善的异常恢复处理电路，可以有效解决用户在无人值守应用中需要实现的故障自恢复功能。
CPU采用先进的髙性能低功耗ARM处理器。内存采用32位高速DDR3内存，能提供高速数据处理能力。整板设计采用全工业布线，充分保证高速信号的完整性。核心处理部分采用模块化设计，采用高品质10层PCB设计，为高速电路的运行提供优越的稳定性。
集成2个100M/10M高速自适应网卡，网卡采用双级防雷防静电保护，能抵抗2KV雷击。4路RS485电路采用全电气隔离设计，RS485电路采用三级防雷防静电保护，支持GB/T17626.5-2008标准中 10/700uS测试的最高等级4KV防护。
稳定的硬件设计能保证系统长时间正常运行，适合无人值守7X24小时运行的应用环境。
# 2.2 iMRX-BOX工业物联网网关参数
| 硬件 | 参数 |
|---|---|
| CPU | ARM Cortex-A7 |
| 内存 | 256MByte DDR3 高性能内存 |
| 存储 | 512MByte |
| 网口 | 2个100M/10M以太网接口 |
| RS485接口 | 4个RS485接口 |
| Console UART | 对外接口为Tyep-C |
| SIM卡插槽 | 支持SIM卡类型为：标准SIM卡25mm*15mm（mini SIM卡） |
| SMA天线接口 | 2个标准SMA母头接口，用于连接外置天线或射频馈线 |
| 输入电压 | 直流DC 9-24V |
| 功耗 | 整机最大平均功耗≤6W，峰值10W，电源的输出功率需>10W |
| 4G | 移动/联通/电信 2G/3G/4G |
| 工作/储运温度 | -40℃~85℃ |
| 工作/储运相对湿度 | 20%~90%无凝露 |
| FUN按键 | UBOOT、ON/OFF、RESET |
# 2.3 iMRX-BOX工业物联网网关网口配置
iMRX-BOX集成双10M/100M网口，出厂设置为
eth0 ip 192.168.16.251
eth1 ip 192.168.17.251
iMRX-BOX提供的双网卡可以轻松实现网络物理隔离
# 2.4 iMRX-BOX工业物联网网关WIFI配置
iMRX-BOX WIFI开机启动，自动寻址，使用前需接好SMA天线
WIFI联网模式可以应用在不方便使用网线的场景下，如大型厂区，实现数据的稳定传输。
# 2.5 iMRX-BOX工业物联网网关4G配置
iMRX-BOX集成一个工业SIM卡槽，用于用户接入不同运营商实现无线上网。支持SIM卡类型为：标准SIM卡 25mm*15mm（mini SIM 卡）。用户装卡需要用顶针顶SIM卡插口边上的退卡柄，把卡拖退出。卡拖退出后，把标准SIM卡装入卡拖内，再把装有SIM卡的卡拖沿SIM卡槽导轨插入机器内，并可靠插到位。
4G开机启动，自动寻址，使用前需接好SMA天线
4G联网模式可以应用于郊野等户外环境（运行商网络覆盖），实现数据的稳定传输。
